Mascot 40 H

2-Säulen-Hebebühnen

Elektrohydraulische 2 Säulen Hebebühne, 4,0 t Tragkraft

Säulen:

• Asymmetrisch aufgestellt, Fahrzeuge können sehr weit hinten positioniert werden, für optimalen Türöffnungswinkel
• Sehr stabile, gekantete Säule
• Beidseitig bedienbar durch Steuerungen an beiden Säulen
• Direktes Absenken ohne Freiheben aus der Fangklinke einstellbar
• Zweite (langsamere) Senkgeschwindigkeit einstellbar
• Grundrahmenfrei, somit einfache Einfahrsituation
• Hydraulikaggregat mit geringem Stromverbrauch
• Hubstuhl mit optimierter Gleitsteinlagerung für geringe Reibung
• Doppelter Türanschlagschutz am Hubstuhl
• Elektrisch betätigtes Klinkensystem, das ohne teure Druckluft auskommt
• Drucktastensteuerung mit Möglichkeit zum Einparken und mit Signalton
• Einstellbarer Endschalter für max. Hubhöhe und CE-Stop sowie obere Schutzleiste
• Mechanische Gleichlaufsicherung über Stahlseile
• Höhe der Säulen einstellbar

Arme:

• Universeller Aufnahmebereich vom kleinen PKW bis VW T6 langer Radstand, mit Aufnahmekonsole Typ „F“
• Parallele Stellung der Tragarme möglich, für einfachere und schnellere Positionierung der Fahrzeuge
• Überschwenken der Tragarme möglich für bessere Einfahrsituation bei Installation im 90° Winkel zur Fahrspur
• Geringe Unterschwenkhöhe

Standardlackierung:

• Hubstuhl und Arme: RAL 3020 verkehrsrot
• Säulen: RAL 7016 anthrazitgrau

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• Universeller Armsatz für verschiedene PKW
• DT = Doppelt teleskopierbare Arme

• Fundamentanker
• Säulenverlängerung
• Adapter für vorhandene AUTOPSTENHOJ Steckpilze
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Bodenplattenvergrößerung für ungünstige Bodenverhältnisse

  Weitere Sonderlackierungen möglich!

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	4000 kg
Hubhöhe	1900 mm
Nutzhöhe	1990-2066 mm
Hub-/Senkzeit	~ 30 sec.
Anschlusswerte	3x230/400V-50/60Hz-16A
Motor	3.0 kW

Skizzen

• Mascot 40 H F DT/DT
  T12415

Prospekte

• Prospekt Mascot 40H, 40 HB, 55H
• Prospekt Radgreifer, Steckpilze, E-Adapter

Mascot 40 H-B

2-Säulen-Hebebühnen

Elektrohydraulische 2-Säulen Hebebühne, 4,0 t Tragkraft

Säulen:

• Symmetrisch aufgestellt
• Sehr stabile, gekantete Säule
• Beidseitig bedienbar durch Steuerungen an beiden Säulen
• Direktes Absenken ohne Freiheben aus der Fangklinke einstellbar
• Zweite (langsamere) Senkgeschwindigkeit einstellbar
• Hydraulikaggregat
• Hubstuhl mit Gleitsteinlagerung
• Doppelter Türanschlagschutz
• Drucktastensteuerung mit Signalton
• Mechanische Gleichlaufüberwachung
• Elektrisch betätigtes Klinkensystem, daher wird keine teure Druckluft benötigt
• Geringe Säulenhöhe, besonders geeignet bei niedrigen Decken

Arme:

• Vorne und hinten doppelt teleskopierbare Arme
• Automatische Schwenkarmarretierung
• Geringe Unterschwenkhöhe
• Aufnahmebereich vom kleinsten PKW bis zum T6 mit langem Radstand

Standardlackierung:

• Arme: RAL 3020 verkehrsrot
• Säulen: RAL 7016 anthrazitgrau

• Fundamentanker
• Adapter für vorhandene AUTOPSTENHOJ Steckpilze
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Selbsttragender Grundrahmen für ungünstige Bodenverhältnisse

  Weitere Sonderlackierungen möglich!



Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	4000 kg
Hubhöhe	1900 mm
Nutzhöhe	1900 - 2017 mm
Hub-/Senkzeit	~ 30 sec.
Anschlusswerte	3x230 / 400 V-50 / 60Hz – 16 A
Motor	3.0 kW

Skizzen

• Mascot 40 H-B F DT/DT
  T12428
  Model 099162

Prospekte

• Prospekt Mascot 40H, 40 HB, 55H
• Prospekt Radgreifer, Steckpilze, E-Adapter

Mascot 55 H

2-Säulen-Hebebühnen

Elektrohydraulische 2-Säulen Hebebühne, 5.5 t Tragkraft

Säulen:

• Symmetrisch aufgestellt
• Sehr stabile, gekantete Säule
• Beidseitig bedienbar durch Steuerungen an beiden Säulen
• Direktes Absenken ohne Freiheben aus der Fangklinke einstellbar
• Zweite (langsamere) Senkgeschwindigkeit einstellbar
• Grundrahmenfrei
• Hydraulikaggregat
• Hubstuhl mit Gleitsteinlagerung
• Doppelter Türanschlagschutz
• Drucktastensteuerung mit Signalton
• Einstellbarer Endschalter und obere Schutzleiste
• Mechanische Gleichlaufüberwachung
• Elektrisch betätigtes Klinkensystem, daher wird keine teure Druckluft benötigt

Arme:

• Vorne und hinten doppelt teleskopierbare Arme
• Automatische Schwenkarmarretierung
• Geringe Unterschwenkhöhe
• Aufnahmebereich vom kleinen PKW bis zum großen Transporter

Standardlackierung:

• Arme: RAL 3020 verkehrsrot
• Säulen: RAL 7016 anthrazitgrau





• Fundamentanker
• Säulenverlängerung
• Adapter für vorhandene AUTOPSTENHOJ Steckpilze
• Umfangreiches Steckpilzprogramm je nach Fahrzeugtyp
• Bodenplattenvergrößerung für ungünstige Bodenverhältnisse

  Weitere Sonderlackierungen möglich!

Hebebühnentyp	2-Säulen-Hebebühnen
Anwendungsbereich	Reparatur und Wartung
Lastaufnahme	Schwenkarme
Tragfähigkeit, bis	5500 kg
Hubhöhe	1900 mm
Nutzhöhe	2000 - 2047
Hub-/Senkzeit	~ 50 sec.
Anschlusswerte	3x230 / 400 V-50 / 60Hz – 16 A
Heizleistung	3 kW

Skizzen

• Mascot 55 H F DT/DT
  T12429
  Model 096670
• Mascot 55 H F DT/DT
  with 1200mm extension
  T12544
  Model 096670
• Mascot 55 H F DT/DT
  with 600mm extension
  T12545
  Model 096670

Prospekte

• Prospekt Mascot 40H, 40 HB, 55H
• Prospekt Radgreifer, Steckpilze, E-Adapter

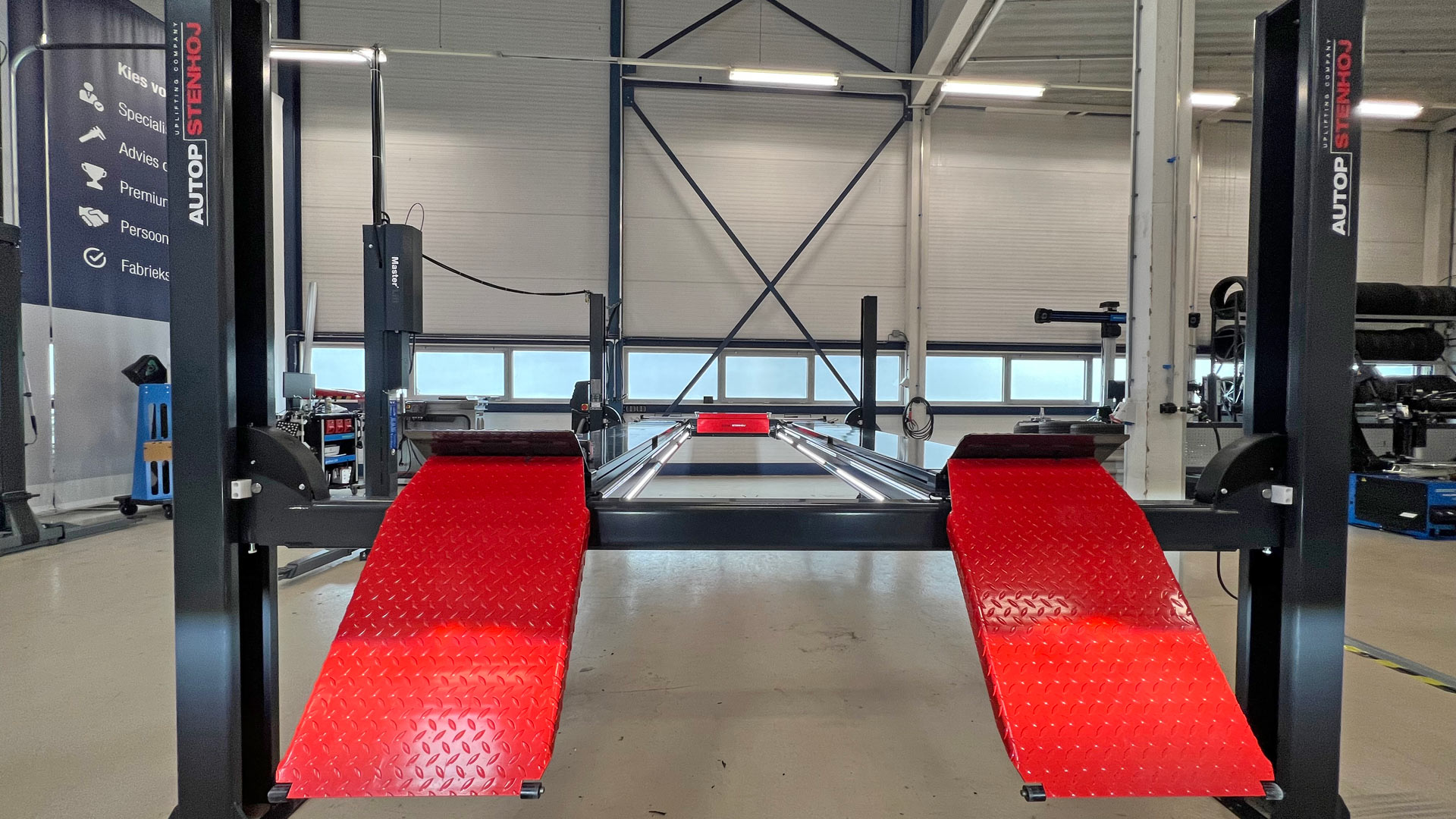

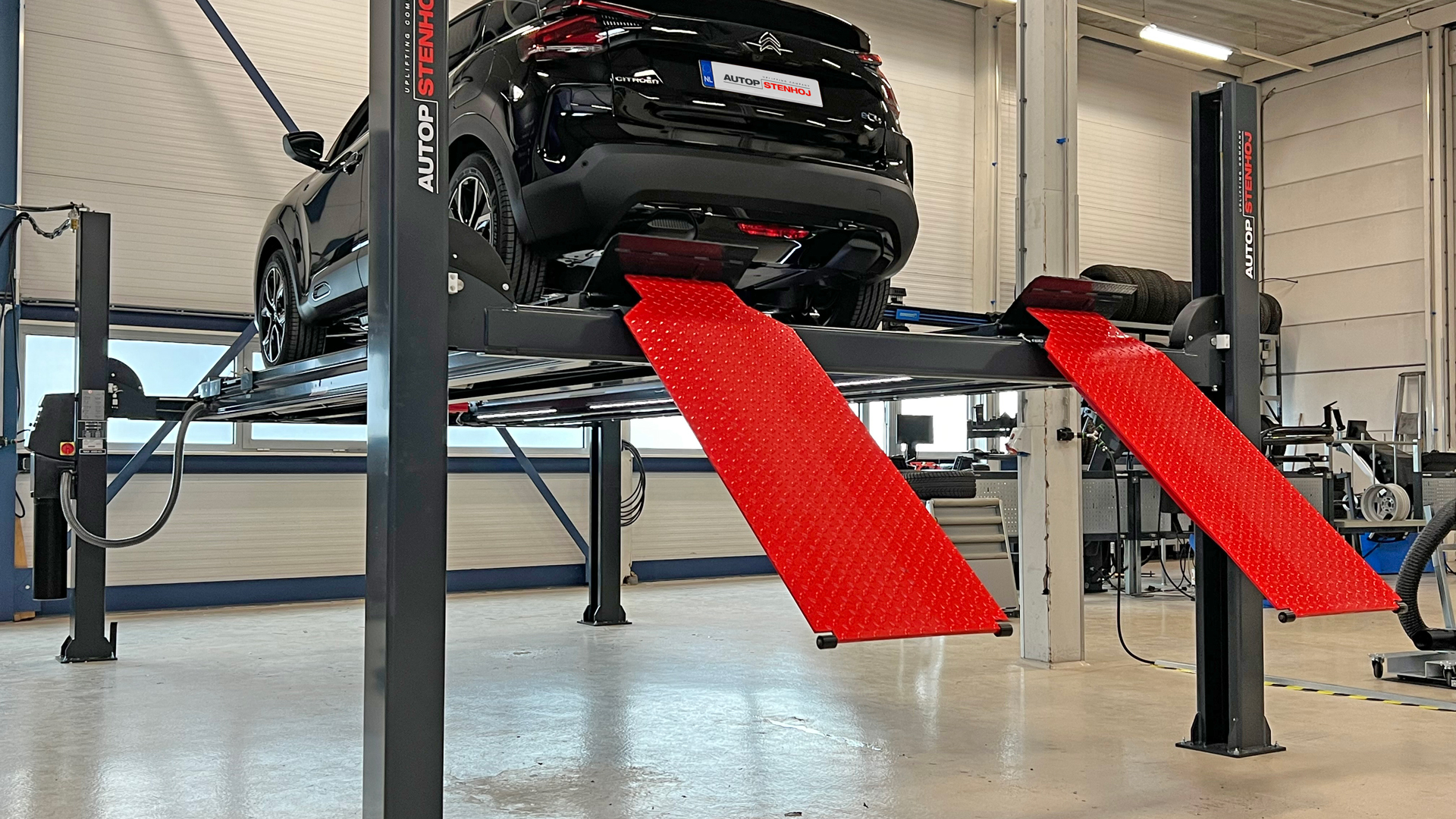

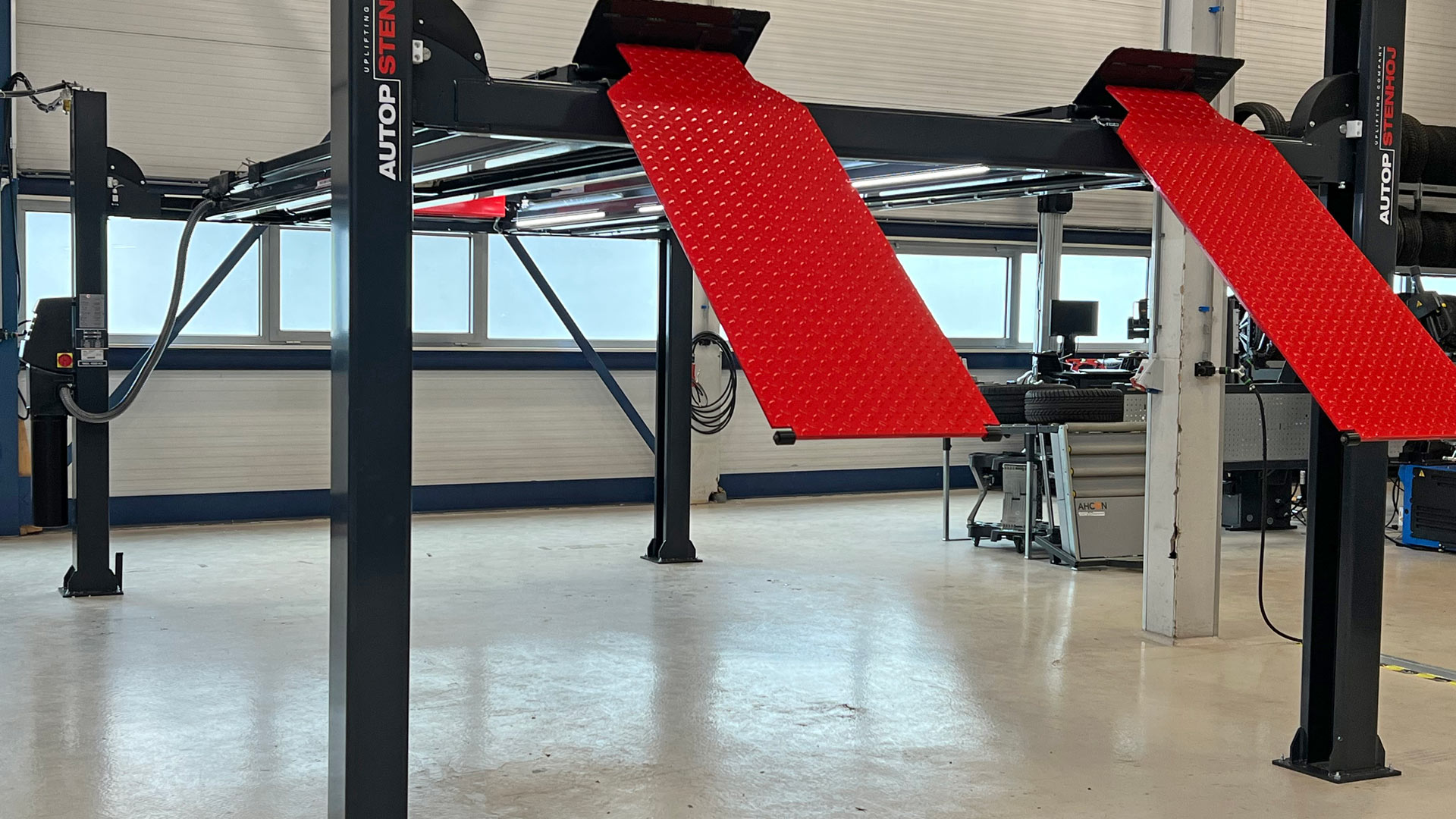

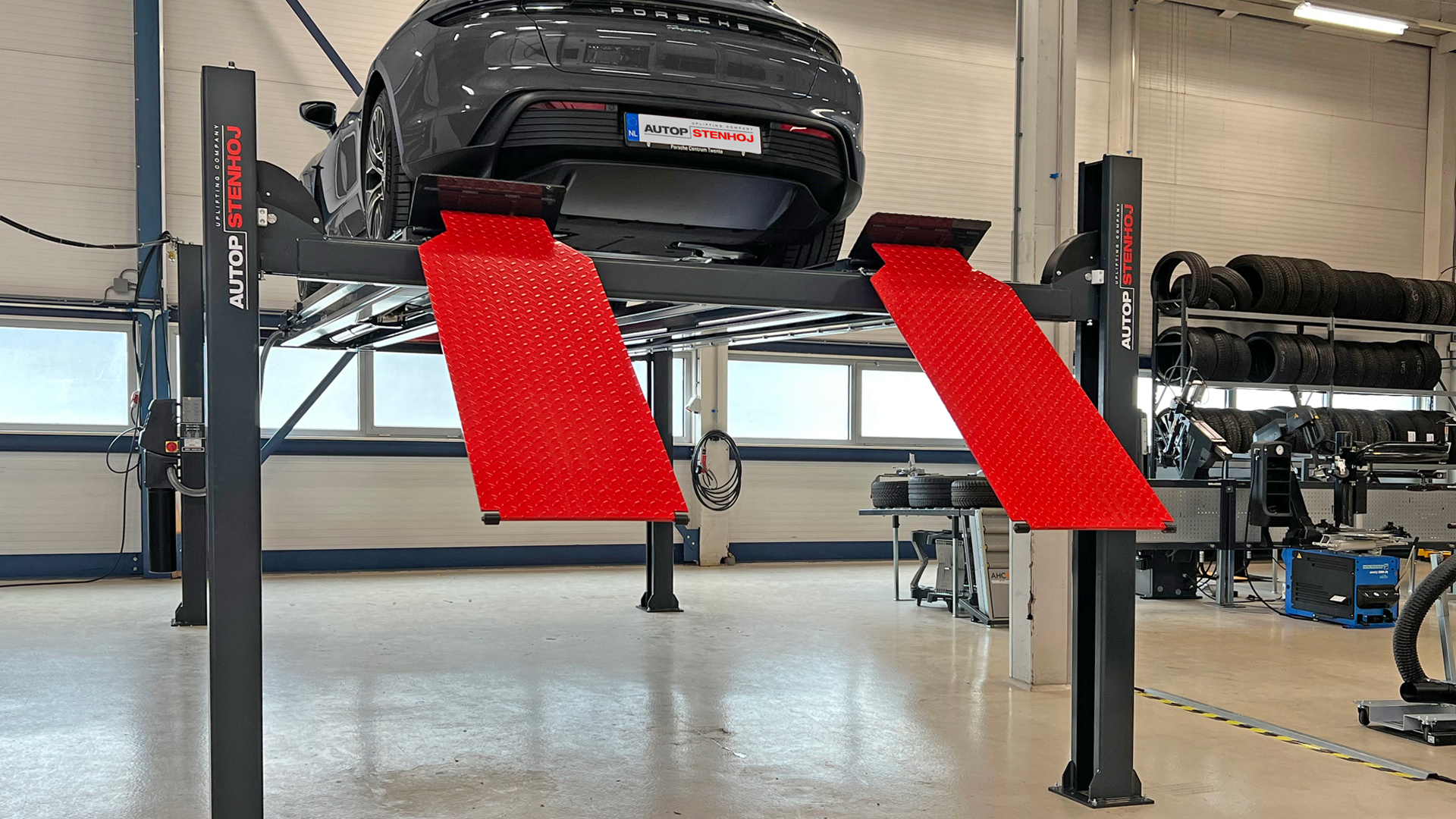

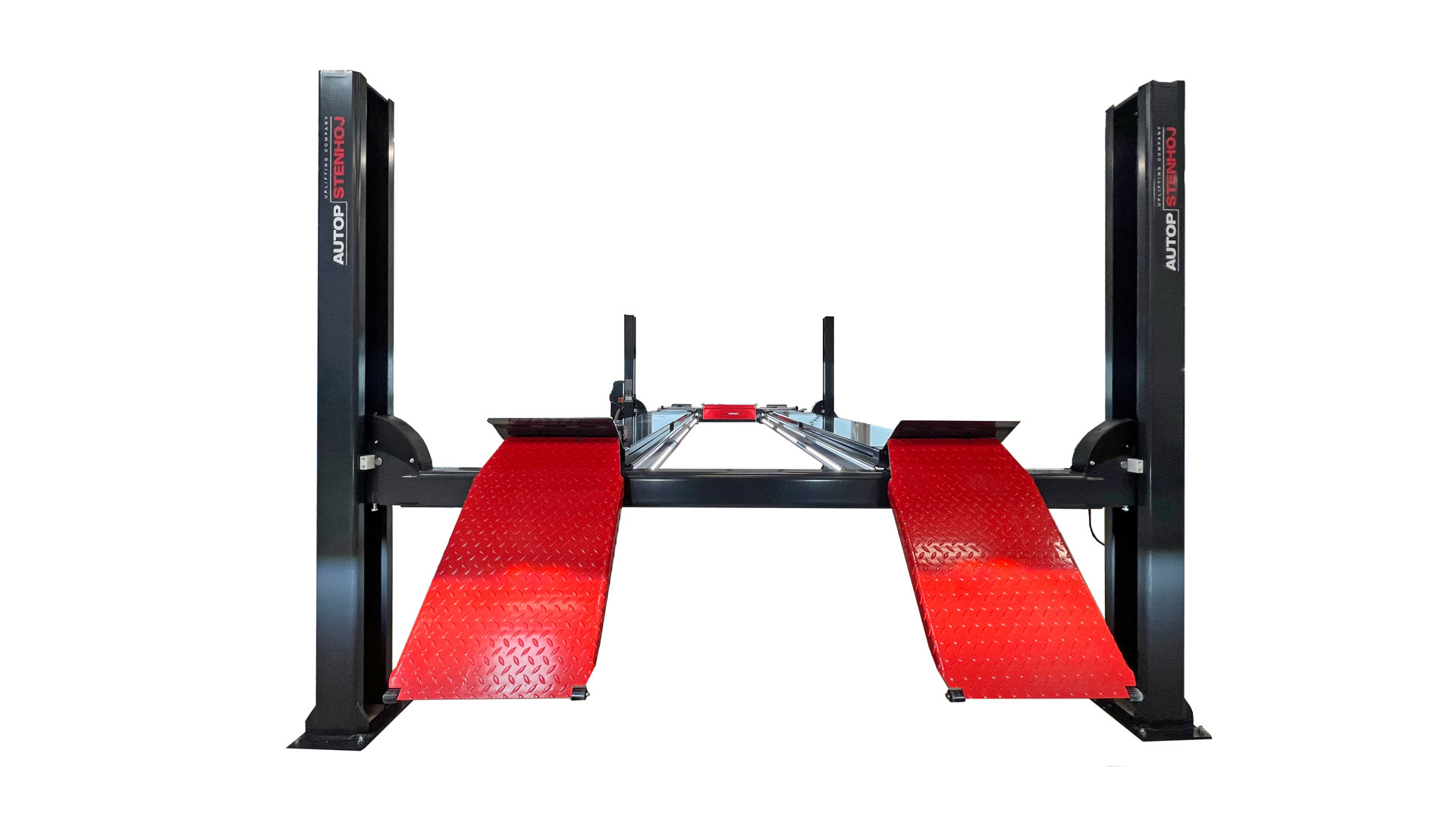

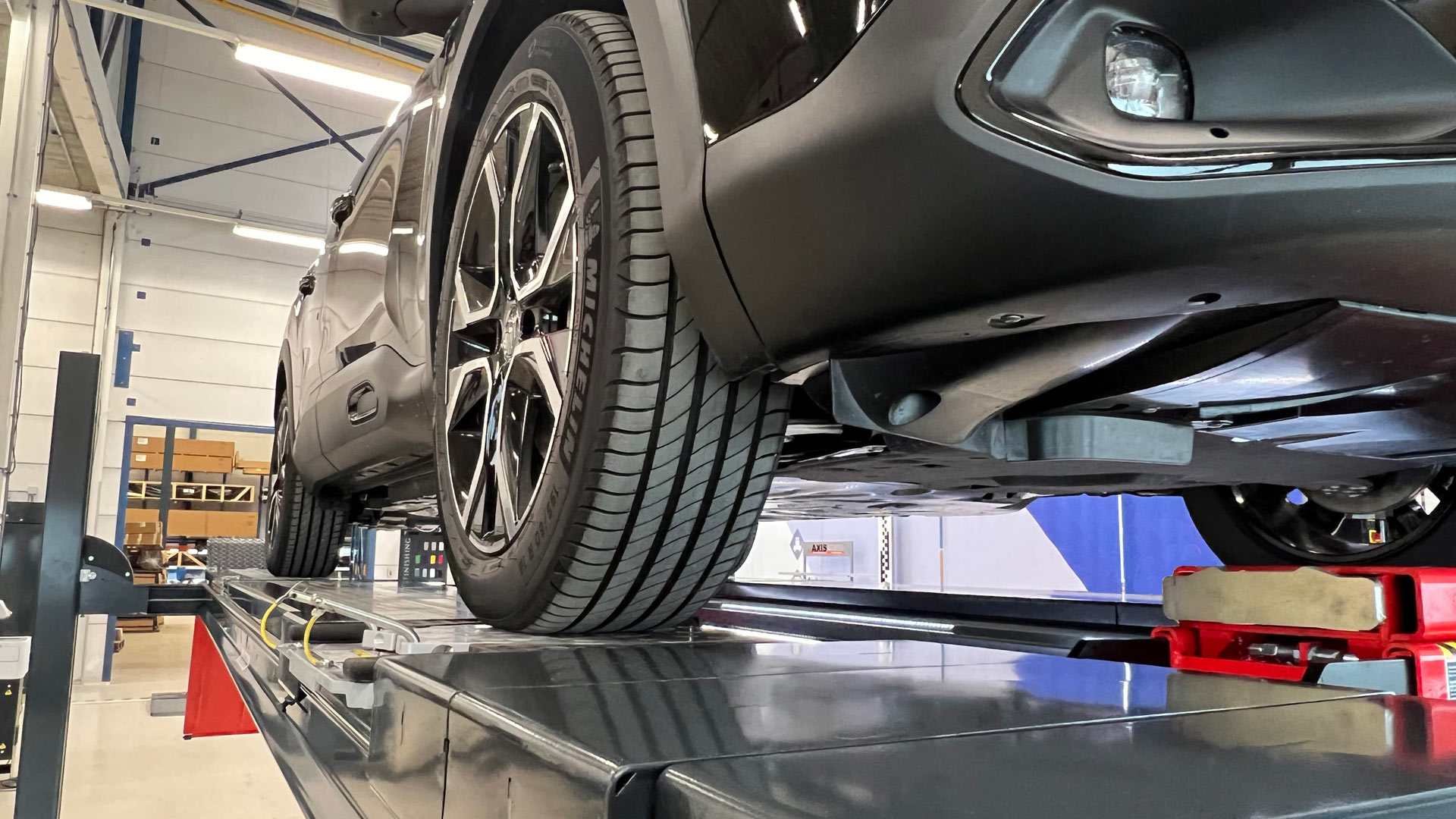

Major 4.40

4-Säulen-Hebebühnen

Elektrohydraulische 4-Säulen-Hebebühne, 4 t Tragkraft

Säulen:

• Integrierte Exzenterfangvorrichtung
• Rohrbruchsicherung
• Obstruktionssystem
• Pneumatisches Park- und Sicherheitssystem mit höheneinstellbaren Klinken
• Hydraulikaggregat mit Unterölmotor und Steuerung an der Säule vorne links
• Drucktastensteuerung mit Signalton
• Hydraulikzylinder unter der linken Fahrbahn
• Hub- und Senkvorgang über Stahlseilund
• Umlenkrollensystem
• Notabsenkvorrichtung

Lastaufnahme:

• Fahrbahnen, eine quer verstellbar auf stabilem Querträger (fußbodenaufliegend)
• Fahrbahnen vorbereitet für AUTOPSTENHOJ Achsheber

Standardlackierung:

• Fahrbahnen und Säulen: RAL 7016 anthrazitgrau
• Rampen: RAL 3020 verkehrsrot

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• Auffahrrampen und -begrenzungen sowohl für fußbodenaufliegenden Einbau als auch für fußbodenbündigen Einbau verfügbar
• S = glatte Fahrbahnen
• WL = Mit Füllstücken zur flexiblen Positionierung von Drehtellern vorne, und kugelgelagerte Schiebeplatten hinten, mittige Abdeckung zwischen Füllstücken und Schiebeplatten
• G = verzinkte Fahrbahnen
• 44 = 4.400 mm Fahrbahnen
• 48 = 4.800 mm Fahrbahnen
• 51 = 5.100 mm Fahrbahnen

• Fundamentanker
• Zweite Bedieneinheit
• LED-Beleuchtung
• Pneumatische Verriegelung der Schiebeplatten

Weitere Sonderlackierungen möglich!

Hebebühnentyp	4-Säulen-Hebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	4000 kg
Hubhöhe	44 = 1690 mm 48 = 1850 mm 51 = 1850 mm
Nutzhöhe	S 44 = 1840 S 48 = 2000 I WL 48 = 2050 mm S 51 = 2000 I WL 51 = 2050 mm
Hub-/Senkzeit	~ 24 / 26 sec.
Aggregat	3.0 kW
Anschlusswerte	3x230 / 400V – 50 Hz - 25 / 16 A

Skizzen

• Major 4.40-30-51-WL
  4T - Recessed
• Major 4.40-30-51-WL
  4T - Surface-mounted
• Major 4.40-30-51-S
  4T - Recessed
• Major 4.40-30-51-S
  4T - Surface-mounted
• Major 4.40-30-48-WL
  4T - Recessed
• Major 4.40-30-48-WL
  4T - Surface-mounted
• Major 4.40-30-48-S
  4T - Recessed
• Major 4.40-30-48-S
  4T - Surface-mounted
• Major 4.40-26-48-WL
  4T - Recessed
• Major 4.40-26-48-WL
  4T - Surface-mounted
• Major 4.40-26-48-S
  4T - Recessed
• Major 4.40-26-48-S
  4T - Surface-mounted
• Major 4.40-26-44-S
  4T - Recessed
• Major 4.40-26-44-S
  4T - Surface-mounted

Prospekte

• Prospekt Major 4.40 & 4.55

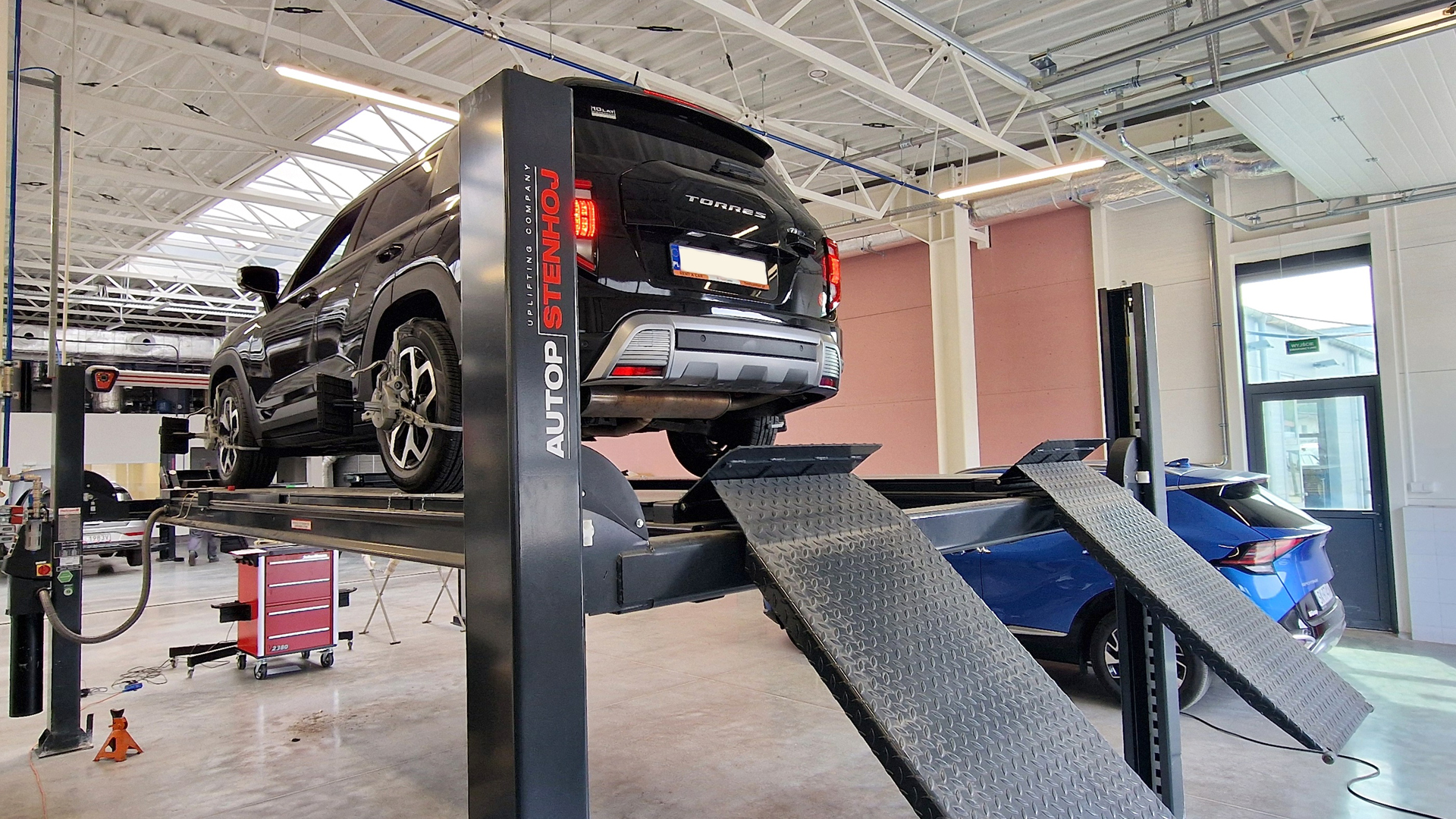

Major 4.55

4-Säulen-Hebebühnen

Elektrohydraulische 4-Säulen-Hebebühne, 5,5 t Tragkraft

Säulen:

• Integrierte Exzenterfangvorrichtung
• Rohrbruchsicherung
• Obstruktionssystem
• Pneumatisches Park- und Sicherheitssystem mit höheneinstellbaren Klinken
• Hydraulikaggregat mit Unterölmotor und Steuerung an der Säule vorne links
• Drucktastensteuerung mit Signalton
• Hydraulikzylinder unter der linken Fahrbahn
• Hub- und Senkvorgang über Stahlseilund
• Umlenkrollensystem
• Notabsenkvorrichtung

Lastaufnahme:

• Fahrbahnen, eine quer verstellbar auf
• stabilem Querträger (fußbodenaufliegend)
• Fahrbahnen vorbereitet für
• AUTOPSTENHOJ Achsheber

Standardlackierung:

• Fahrbahnen und Säulen: RAL 7016 anthrazitgrau
• Rampen: RAL 3020 verkehrsrot

• Ausführungen für verschiedene Elektrozuleitungen verfügbar
• Auffahrrampen und -begrenzungen sowohl für fußbodenaufliegenden Einbau als auch für fußbodenbündigen Einbau verfügbar
• S = glatte Fahrbahnen
• WL = mit Füllstücken zur flexiblen Positionierung von Drehtellern  vorne, und verstellbare kugelgelagerte Schiebeplatten hinten, mittige Abdeckung zwischen Füllstücken und Schiebeplatten
• G = verzinkte Fahrbahnen
• 55 = 5.500 mm Fahrbahnen

• Fundamentanker
• Zweite Bedieneinheit
• LED-Beleuchtung
• Pneumatische Verriegelung der Schiebeplatten

Weitere Sonderlackierungen möglich!

Hebebühnentyp	4-Säulen-Hebebühnen
Anwendungsbereich	Achsvermessung, Direktannahme, Prüftechnik, Reparatur und Wartung
Lastaufnahme	Fahrbahnen
Tragfähigkeit, bis	5500 kg
Hubhöhe	1820 mm
Nutzhöhe	S = 2030 mm WL = 2080 mm
Hub-/Senkzeit	~ 44/40 sec.
Aggregat	3.0 kW
Anschlusswerte	3x230 / 400V – 50 Hz - 25 / 16 A

Skizzen

• Major 4.55-30-55-WL
  5.5T - Recessed
• Major 4.55-30-55-WL
  5.5T - Surface-mounted
• Major 4.55-30-55-S
  5.5T - Recessed
• Major 4.55-30-55-S
  5.5T - Surface-mounted

Prospekte

• Prospekt Major 4.40 & 4.55
